PRW-13
.jpg) |
|||||||||
|
Foto 1 (links) |
|||||||||
|

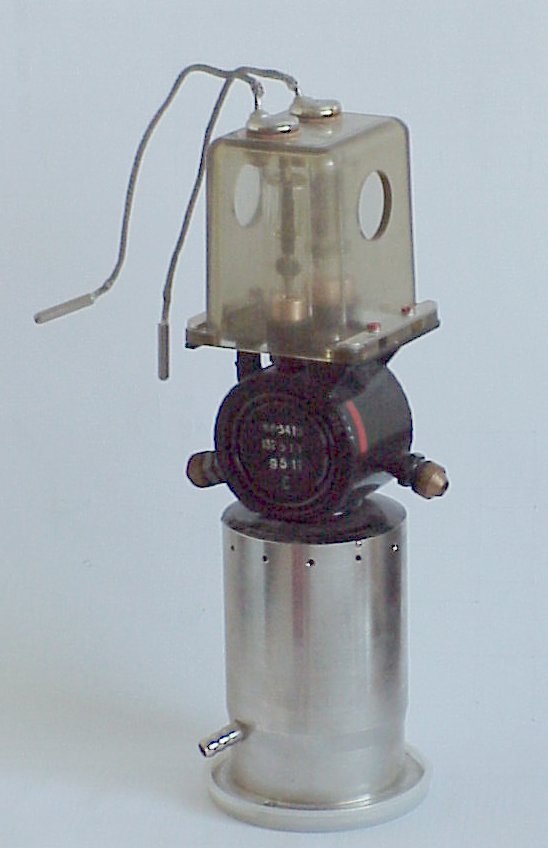

flüssigkeitsgekühltes Magnetron des PRW-13 |
|||||||||
 |
 |
||||||||
| Foto 2 | Foto 3 | ||||||||

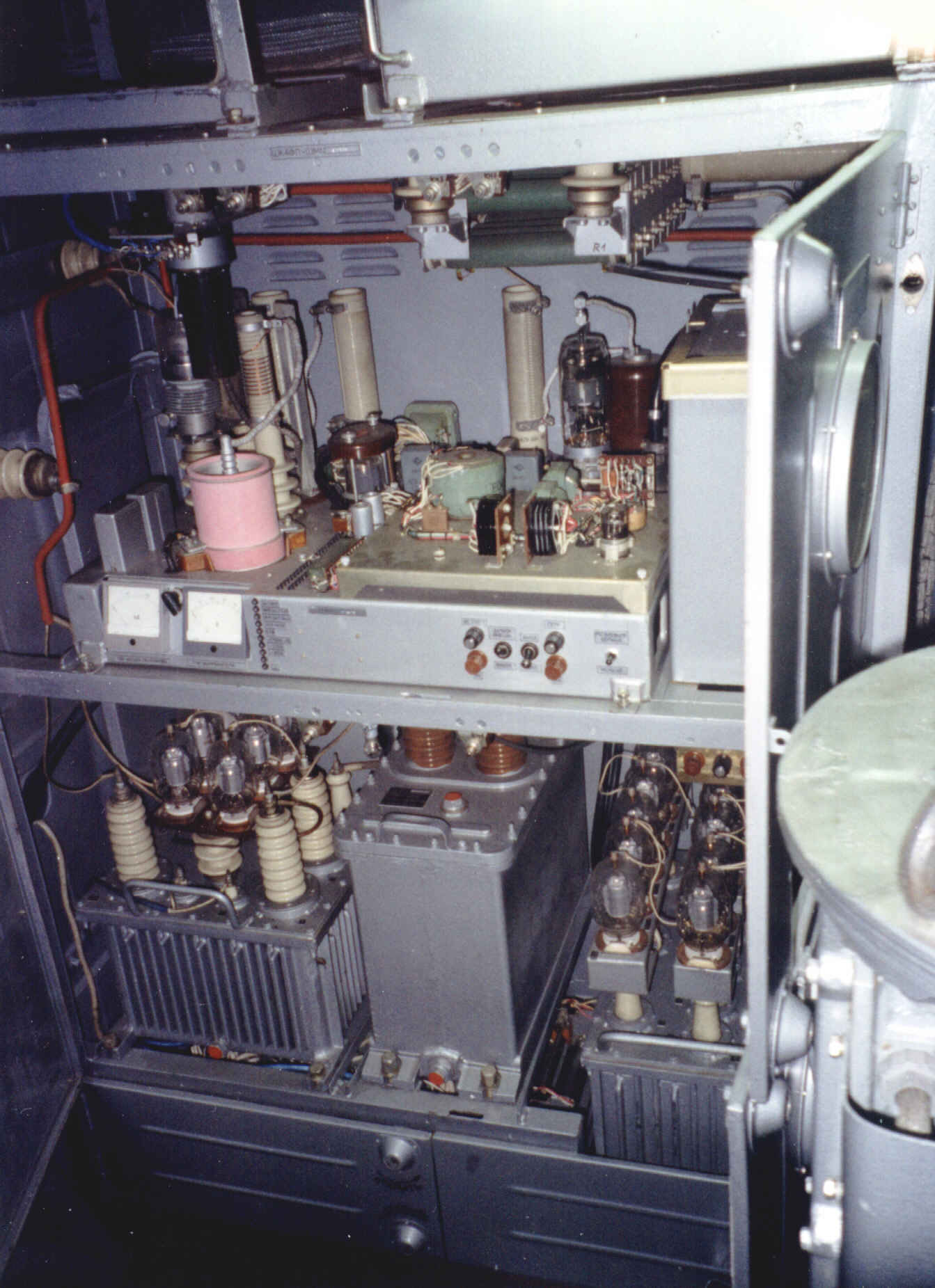

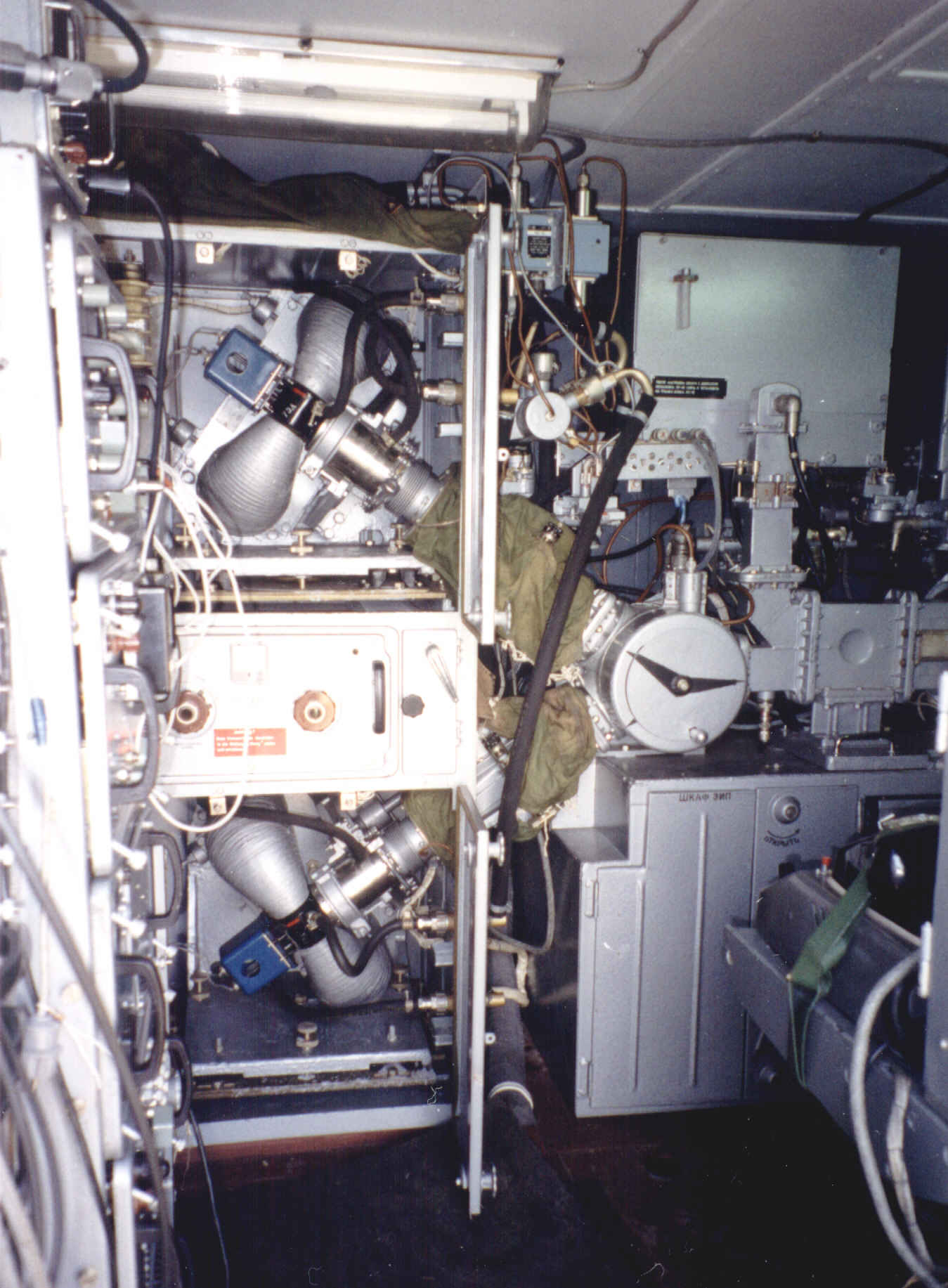

| Im Bild oben der Modulatorblock mit Thyratron (rosa), darunter die Hochspannungsbaugruppen zur Impulserzeugung (Gleichrichter, Impulstrafo, Laufzeitkette). Wenn man die Röhren auf diesen Bauteilen im Betrieb sah, wußte man, warum im russischen Röhre LAMPA hieß. | Zu sehen ist der Senderschrank mit seinen zwei Sendern, die "Umschaltbox" und der sich rechts anschließende Ferrit-Zirkulator. Über diesem befindet sich einer der zwei Wanderfeldröhrenblöcke. Ein Sender arbeitete mit der zugelassenen Arbeitsfrequenz, der andere war auf eine der möglichen Wechselfrequenzen eingestellt, bei mehreren 13'ern am Standort hatte jeder PRW eine andere. | ||||||||
| Quelle : |
Foto 1 mit freundlicher Genehmigung von Christian Wolff |
||||
| Foto 2 + 3 mit freundlicher Genehmigung von Mario Schlücker | |||||
