takt.-techn. Angaben zur Oborona

takt.-techn. Angaben zur FuMS "OBORONA"

Werksbezeichnung : 5N84A	russische Bezeichnung : "Oborona"	NATO-Bezeichnung : " Tall King C "
Frequenzbereich : 150-170 MHz	Impulsleistung : ~ 800 kW	Dauerstrichleistung : ~ 800 W
Impulswiederholfrequenz : 180 Hz	Impulsdauer : 6 µs	Drehzahl Antenne : max. 6 U/min.

1.1 Aufgaben

Die Funkmeßstation (FuMS) 5 N 84 A wird zur Ortung von Luftzielen gemeinsam mit den automatisierten Führungssystemen (AFS) und für den autonomen Betrieb in funktechnischen Einheiten eingesetzt.

Sie gewährleistet

das Auffassen von Flugkörpern in großen Entfernungen und das Bestimmen ihrer laufenden Koordinaten (Azimut und Schrägentfernung),
das Bestimmen der Höhe bei gemeinsamer Arbeit mit Funkhöhenmesser,
das Bestimmen der Zugehörigkeit der Luftziele mit oder ohne Kennungssignal,
das Bestimmen des mittleren Azimuts von Störträgern bei Anwendung von Rauschstörungen,
das Bestimmen der Koordinaten und Charakteristika von Kernwaffendetonationen.

Die Abnahme der Funkmeßinformation erfolgt nichtautomatisiert oder automatisiert bei Kopplung mit dem AFS. Bei nichtautomatisierter Abnahme der Funkmeßinformation bestimmen die Funkorter der FuMS anhand der Rundsichtgeräte die Zielwerte (Koordinaten, Zugehörigkeit und Bestand) und übermitteln sie an den Gefechtsstand der Einheit.

Bei automatisierter Abnahme der Funkmeßinformation gelangen die Zielwerte an die Sichtgeräte des entsprechenden AFS.

1.2 Gefechtseigenschaften

Die FuMS arbeitet bei der Raumabtastung in folgenden Betriebsarten:

Unterer Strahl - mit günstiger Auffassungsentfernung für Ziele in geringen und mittleren Höhen. Der max. Höhenwinkels beim Auffassen von Zielen beträgt 12°.
Oberer Strahl - mit günstiger Auffassungsentfernung für Ziele in großen Höhen. Die Auffassungsentfernung in geringen und mittleren Höhen verringert sich in dieser Betriebsart. Der max. Höhenwinkels beim Auffassen von Zielen beträgt 17°.
Wechselregime - nach jeder Umdrehung schaltet sich die Betriebsart zwischen "unterer Strahl" und "oberer Strahl". Ziele, die sch nur im Bereich des oberen Strahles oder des unteren Strahles befinden, erscheinen nur bei jeder zweiten Umdrehung.

1.3 Auflösevermögen, Genauigkeit und Auffassungsentfernung

Auflösevermögen der FuMS

Auflösevermögen des Kennungsgerätes

Entfernung über 100 km

3.500 m

Entfernung

300 m

Azimut

1,2 °

Azimut

8 ...13 °

Genauigkeit der Koordinatenbestimmung

in der Schrägentfernung

1.200 m

im Azimut

1,2 °

Auffassungsentfernung

Die Auffassungsentfernung ist abhängig Flughöhe der Ziele, dem Typ und der Anzahl der Flugzeuge, der gewählten Betriebsart der FuMS und auch von der Stellung, in der die FuMS entfaltet wurde.
max. Ortungshöhe : 42.000 m
Die Auffassungsentfernung eines Zieles vom Typ MiG-21 mit einer Ortungswahrscheinlichkeit von 0,5 im Amplitudenbetrieb und mit einer Drehgeschwindigkeit der Antenne von 3 U/min ist abhängig von der Flughöhe des Zieles und beträgt:

Flughöhe in m	500	1.000	6.000	10.000	20.000
Ortungsreichweite in km "unterer Strahl"	80	105	230	300	400
Ortungsreichweite in km "oberer Strahl"	70	95	210	280	360

1.4 Bestandteile

Die FuMS besteht aus:

Anhänger "AP 1":
- auf dem Fahrgestell vom Typ ODAZ 828K
- mit Empfangsanlage und Sichtgeräteapparatur, Kennungsanlage und Störschutzapparatur
- Zugmittel ZIL 131 W

	Masse 9.330 kp		Länge 8.860 mm		Breite 2.570 mm		Höhe 3.460 mm

Anhänger "AP 2":
- auf dem Fahrgestell vom Typ ODAZ 828K
- mit Sendeanlage
- Zugmittel ZIL 131 W

	Masse 9.500 kp		Länge 8.860 mm		Breite 2.570 mm		Höhe 3.460 mm

Anhänger "AP 3":
- auf dem Fahrgestell vom Typ ODAZ 828K
- mit zwei Tochtersichtgeräten, den Kopplungsapparaturen und der Apparatur zur Fernbedienung
- Zugmittel ZIL 131 W

	Masse 9.330 kp		Länge 8.860 mm		Breite 2.570 mm		Höhe 3.460 mm

Anhänger "AnP 1":
- auf dem Fahrgestell vom Typ MAZ 938 B
- mit der Hauptantenne "AO" und den vier Unterdrückungsantennen "A1" bis "A4"
- Zugmittel KrAZ 255 W

	Masse 20.500 kp		Länge 14.650 mm		Breite 2.800 mm		Höhe 3.770 mm

Anhänger "AnP 2":
- auf dem Fahrgestell vom Typ MAZ 938 B
- mit der Zusatzantenne "A5"
- während des Marsches werden die Unterdrückungsantennen, Befestigungen für die Abspannseile der Antennenanlage, die Antenne der Kennungsapparatur und andere Geräte auf diesem Anhänger transportiert
- Zugmittel KrAZ 255 W

	Masse 17.790 kp		Länge 14.650 mm		Breite 2.800 mm		Höhe 3.720 mm

Anhänger "5 E 96":
- auf dem Fahrgestell vom Typ MAZ 5224 B
- mit Kofferaufbau KUNG P 10
- im Kofferaufbau befinden sich zwei Diesel-Elektroaggregate AD 100 T/400
- Zugmittel KrAZ 255 B

	Masse 11.270 kp		Länge 8.350 mm		Breite 2.930 mm		Höhe 3.150 mm

Anhänger "5 E 88":
- auf dem Fahrgestell vom Typ MAZ 5224 B
- mit Kofferaufbau KUNG P 10
- im Kofferaufbau befinden sich die Verteilerapparatur der Stromversorgung, zwei Umformer PSTsch 50 K, ein Umformer PSTsch 15 K und ein Diesel-Elektroaggregate AD 30 T1/400-1,
- Zugmittel KrAZ 255 B

	Masse 11.270 kp		Länge 8.350 mm		Breite 2.930 mm		Höhe 3.150 mm

Die Marschgeschwindigkeit aller Bestandteile der Funkmeßstation ist stark abhängig vom Zustand der Wege und Straßen. Diese Höchstgeschwindigkeiten dürfen nicht überschritten werden. Es sind im Einzelnen die folgenden Werte zu beachten:

in unwegsamen Gelände 5 ... 10 km / h
auf Landstraßen bis zu 40 km / h

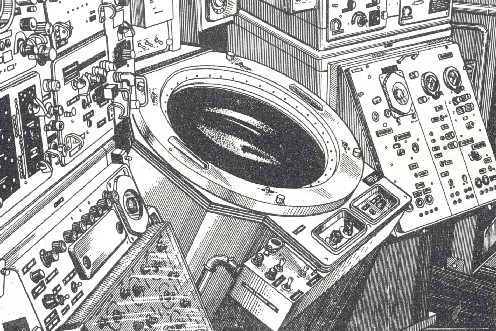

1.5 Besatzung - Gefechtsarbeit

Die Gefechtsarbeit in der FuMS wird von einer Gefechtsbesatzung oder einer diensthabenden Be-satzung gewährleistet. Die gesamte Besatzung der FuMS besteht aus mindestens 16 Mann. Diese werden im Schichtdienst und entsprechend der zu lösenden Aufgabe eingesetzt.

Die diensthabende Besatzung besteht aus dem:
